Cristais de MHz, também conhecidos como ressonadores de cristal de quartzo operando na faixa de megahertz, são componentes fundamentais nos circuitos eletrônicos modernos. Como fornecedor líder de cristais MHz, testemunhei em primeira mão como esses dispositivos minúsculos, porém poderosos, podem influenciar significativamente o desempenho de uma ampla variedade de circuitos. Nesta postagem do blog, vou me aprofundar nas formas intrincadas pelas quais os cristais de MHz impactam o desempenho do circuito, explorando suas principais características, aplicações e a importância de escolher o cristal certo para suas necessidades específicas.
Compreendendo os princípios básicos dos cristais de MHz
Antes de explorarmos como os cristais de MHz afetam o desempenho do circuito, é essencial compreender seus princípios básicos. Um ressonador de cristal de quartzo é um componente eletrônico passivo que utiliza o efeito piezoelétrico do quartzo para gerar uma frequência estável e precisa. Quando um campo elétrico é aplicado a um cristal de quartzo, ele vibra em uma frequência específica determinada por suas dimensões físicas e corte. Essa vibração cria um sinal elétrico com frequência altamente estável, tornando os cristais de quartzo ideais para uso como referências de frequência em circuitos eletrônicos.
Os cristais de MHz são projetados para operar na faixa de frequência de megahertz, normalmente de 1 MHz a várias centenas de MHz. Eles são comumente usados em uma ampla gama de aplicações, incluindo microcontroladores, microprocessadores, sistemas de comunicação e circuitos de temporização. A alta estabilidade e precisão dos cristais MHz os tornam essenciais para garantir o bom funcionamento desses dispositivos.
Principais características dos cristais MHz
Várias características principais dos cristais MHz podem impactar significativamente o desempenho de um circuito. Essas características incluem estabilidade de frequência, precisão, capacitância de carga, resistência em série equivalente (ESR) e coeficiente de temperatura.
Estabilidade de frequência
A estabilidade de frequência é uma das características mais críticas de um cristal de MHz. Refere-se à capacidade do cristal de manter uma frequência constante ao longo do tempo e sob diversas condições ambientais. Um cristal com estabilidade de alta frequência produzirá uma frequência de saída consistente, garantindo a operação confiável do circuito. Os fatores que podem afetar a estabilidade da frequência incluem mudanças de temperatura, envelhecimento e estresse mecânico.
Precisão
A precisão é outra característica importante de um cristal de MHz. Refere-se à proximidade da frequência real do cristal com sua frequência especificada. Um cristal com alta precisão produzirá uma frequência de saída muito próxima da frequência desejada, minimizando erros no circuito. A precisão normalmente é especificada como um valor de partes por milhão (ppm), indicando o desvio máximo da frequência especificada.
Capacitância de Carga
Capacitância de carga é o valor de capacitância que o cristal vê quando está conectado a um circuito. É um parâmetro importante que afeta a frequência e estabilidade operacional do cristal. A capacitância de carga deve ser cuidadosamente selecionada para atender aos requisitos do circuito para garantir um desempenho ideal. Se a capacitância da carga for muito alta ou muito baixa, o cristal poderá não oscilar adequadamente ou sua frequência poderá desviar-se do valor desejado.
Resistência em série equivalente (ESR)
A resistência em série equivalente (ESR) é o valor da resistência do cristal quando ele está operando em sua frequência de ressonância. É um parâmetro importante que afeta o consumo de energia do cristal e a estabilidade de oscilação. Um cristal com baixo ESR consumirá menos energia e produzirá uma oscilação mais estável, tornando-o ideal para uso em aplicações de baixo consumo de energia.
Coeficiente de temperatura
O coeficiente de temperatura é uma medida de como a frequência do cristal muda com a temperatura. É um parâmetro importante que afeta a estabilidade de frequência do cristal em uma ampla faixa de temperatura. Um cristal com baixo coeficiente de temperatura manterá uma frequência mais estável em uma ampla faixa de temperatura, tornando-o adequado para uso em aplicações que exigem estabilidade em altas temperaturas.
Como os cristais de MHz afetam o desempenho do circuito
Agora que entendemos as principais características dos cristais MHz, vamos explorar como eles afetam o desempenho de um circuito.
Tempo e sincronização
Uma das principais funções de um cristal de MHz em um circuito é fornecer uma referência de temporização estável e precisa. Em circuitos digitais, como microcontroladores e microprocessadores, o cristal gera um sinal de clock que sincroniza o funcionamento de todos os componentes do circuito. Um sinal de clock estável e preciso é essencial para garantir o bom funcionamento desses dispositivos, pois determina a velocidade com que as instruções são executadas e os dados são processados.
Por exemplo, em um sistema baseado em microcontrolador, o cristal fornece o sinal de clock que controla a execução das instruções. Se a frequência do cristal for instável ou imprecisa, o microcontrolador poderá executar instruções na hora errada, causando erros no funcionamento do sistema. Da mesma forma, num sistema de comunicação, o cristal fornece a referência de tempo para a transmissão e recepção de dados. Um sinal de relógio estável e preciso é essencial para garantir a transmissão confiável de dados através do canal de comunicação.
Estabilidade de oscilação
Outro aspecto importante do desempenho do circuito afetado pelos cristais de MHz é a estabilidade de oscilação. Em um circuito oscilador, o cristal é usado para gerar uma oscilação estável e contínua em uma frequência específica. A estabilidade da oscilação é fundamental para garantir o bom funcionamento do circuito, pois determina a qualidade do sinal de saída.
Um cristal com estabilidade de alta frequência e baixo ESR produzirá uma oscilação mais estável, resultando em um sinal de saída mais limpo e confiável. Por outro lado, um cristal com baixa estabilidade de frequência ou alta ESR pode produzir uma oscilação instável, causando ruído e distorção no sinal de saída. Isto pode ter um impacto significativo no desempenho do circuito, especialmente em aplicações que exigem alta qualidade de sinal, como sistemas de comunicação e equipamentos de áudio.
Consumo de energia
O consumo de energia de um circuito também é afetado pelas características do cristal MHz. Um cristal com ESR baixo consumirá menos energia, tornando-o ideal para uso em aplicações alimentadas por bateria. Além disso, a capacitância de carga do cristal também pode afetar o consumo de energia do circuito. Um cristal com menor capacitância de carga exigirá menos energia para acionar, resultando em menor consumo geral de energia.
Integridade do Sinal
A integridade do sinal de um circuito é outro fator importante que pode ser influenciado pelo cristal MHz. Um cristal com estabilidade de alta frequência e baixo ruído de fase produzirá um sinal de saída mais limpo e estável, resultando em melhor integridade do sinal. Isto é particularmente importante em sistemas de comunicação de alta velocidade, onde a integridade do sinal é crucial para garantir a transmissão confiável de dados.
Escolhendo o cristal MHz certo para o seu circuito
Escolher o cristal MHz certo para o seu circuito é essencial para garantir um desempenho ideal. Ao selecionar um cristal, é importante considerar os requisitos específicos da sua aplicação, incluindo a frequência desejada, estabilidade de frequência, precisão, capacitância de carga e coeficiente de temperatura.
Em nossa empresa, oferecemos uma ampla gama de cristais MHz para atender às necessidades de diferentes aplicações. NossoRessonador de cristal MHz Mini 49SMDé um ressonador de cristal compacto e de alto desempenho, ideal para uso em aplicações com espaço limitado. Oferece excelente estabilidade e precisão de frequência, tornando-o adequado para uma variedade de circuitos digitais.

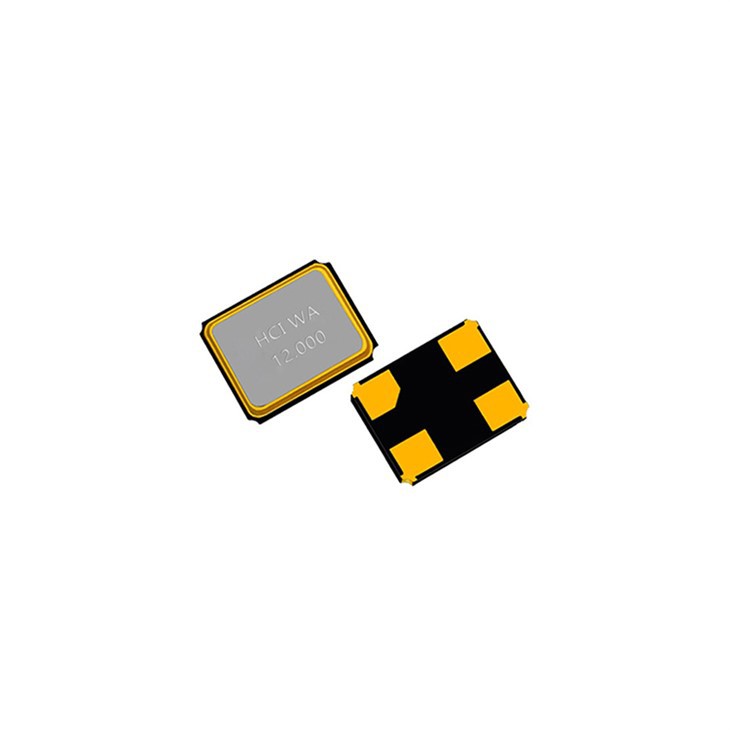

Para aplicações que exigem alta estabilidade e precisão, nossosCristal de quartzo MHz de alta estabilidade 3225é uma excelente escolha. Este cristal apresenta um coeficiente de baixa temperatura e estabilidade de alta frequência, garantindo uma operação confiável em uma ampla faixa de temperatura.
Se você está procurando um cristal pequeno e leve para o seu circuito, nossoCristal SMD MHz 1612é uma ótima opção. Este cristal de montagem em superfície foi projetado para uso em designs de PCB de alta densidade e oferece excelente desempenho em um pacote compacto.
Conclusão
Concluindo, os cristais de MHz desempenham um papel crucial no desempenho dos circuitos eletrônicos. Sua alta estabilidade, precisão e confiabilidade os tornam componentes essenciais em uma ampla gama de aplicações, desde microcontroladores e microprocessadores até sistemas de comunicação e circuitos de temporização. Ao compreender as principais características dos cristais de MHz e como eles afetam o desempenho do circuito, você pode escolher o cristal certo para suas necessidades específicas e garantir o desempenho ideal do seu circuito.
Se você estiver interessado em saber mais sobre nossos cristais MHz ou tiver alguma dúvida sobre como escolher o cristal certo para sua aplicação, não hesite em nos contatar. Nossa equipe de especialistas está sempre disponível para lhe fornecer as informações e o suporte que você precisa para tomar a decisão certa. Estamos ansiosos para trabalhar com você para atender às suas necessidades de cristal.
Referências
- "Ressonadores de cristal de quartzo: fundamentos e aplicações" por John R. Vig
- "A Arte da Eletrônica", de Paul Horowitz e Winfield Hill
- "Manual de controle de frequência e temporização" por John R. Vig
